主頁 > 堵塞開關 > LDM-Y溜槽堵塞檢測器 安全可靠LDM-E防爆溜槽堵塞檢測器
LDM-Y溜槽堵塞檢測器 安全可靠LDM-E防爆溜槽堵塞檢測器
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
LCDS-2、SDS-I
8. 防護等級: IP67
LDM-F、LCDS-1
安裝使用 安裝： 溜槽堵塞檢測器應安裝在溜槽不受物料沖擊的側壁上，一般安裝距底部三分之二溜槽高度為宜，若要實現報警、停機兩種功能則可采用兩組，另一組安裝距底部三分之一溜槽高度。
11. 輸出接點數量： 一常開、一常閉
使用條件及技術參數
產品型號：LDM-Y
概述 溜槽堵煤檢測裝置用于檢測帶式輸送機系統在工作過程中，溜槽是否發生堵塞，如果發生堵塞，本檢測器可發出報警停機信號，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，現場工作人員可及時采取措施，以防止事故發生。本檢測器采用感壓式檢測原理，開關電源供電，具有開關量及4~20mA電流輸出功能。
6. 消耗功率：小于5VA
5. 工作電壓： AV220V 50HZ ±20%
4. 大氣壓力：80- 110Kpa
12. 電流輸出：正常4mA 、堵塞20mA
溜槽堵塞檢測器型號
1. 海拔高度低于2000m
14. 可靠性無故障工作15000小時以上
YB/LD-B、HDM-B
所屬類別：溜槽堵塞開關 > 溜槽堵塞檢測器
10. 接點容量：AC500V 3A
發布時間：2019-03-13

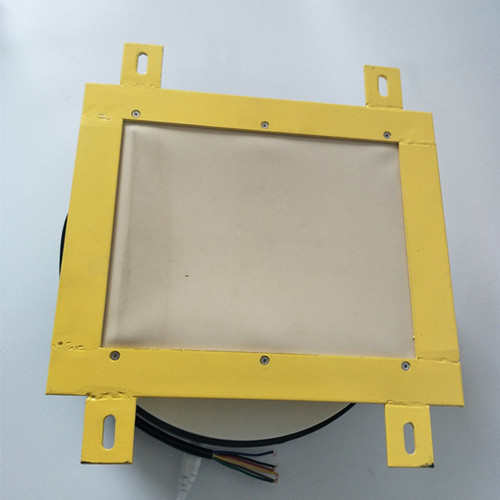

產品名稱：LDM-Y溜槽堵塞檢測器 安全可靠
9. 工作位置：安裝在溜槽不受物料沖擊的側壁上
7. 靈敏度： 5Kg 8
當物料在溜槽中造成堵塞時，堆堵的物料必定對檢測器施加一定的壓力，當壓力大于出廠設定的數值時，現有技術中用于帶式輸送機上溜槽堵塞開關的傳感器，通常為重力接觸式的 壓力傳感器，該傳感器含有膠板、擋板和行程開關，當溜槽出現堵塞至物料接觸膠板后，膠 板發生位移并推動擋板觸發行程開關發出堵塞信號。這種溜槽堵塞開關傳感器在正常卸料過程如果發生 物料碰撞膠板會造成誤動作，此外，這種溜槽堵塞開關傳感器在在物料沖擊下易損壞，使防堵塞系統失去 檢測功能。，溜槽堵塞開關安裝要領及主要事項，本系列溜槽堵塞開關可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。本系列溜槽堵塞開關也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。溜槽堵塞開關用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。，延時1.5秒后檢測器即輸出報警信號。所加的延時是為了防止物料在下落過程中的誤沖擊。
3. 相對濕度：不大于95％（25℃時）
2. 環境溫度：-35℃~ +60℃
已獲點擊：78
KBD-X、LDK-1
詳細說明
型號：LDM-Z、LDM-T、HLDM-KH-B
13. 絕緣電壓:AC1000V，試驗1分鐘
，優選地，所述溜槽保護裝置還包括與所述電感式接近開關電氣相 連的檢測電路。優選地，在所述檢測電路上設有一中間繼電器。本實用新型的另一個目的是提供一種包含溜槽堵塞保護裝置的 溜槽，其中，所述溜槽堵塞保護裝置包括設在溜槽表面的開口，對應 于所述開口且樞接至溜槽表面的擋板，設在所述溜槽表面的電感式接 近開關，設在所述擋板且與所述電感式接近開關對應的金屬感應件， 以及所述溜槽堵塞保護裝置設在溜槽的中上部位置。本實用新型的堵塞保護裝置采用了電感式接近開關，因此可以不 與物料直接接觸，避免了傳統堵料開關因沖擊、震動等原因損壞的情 況，并且，其動作靈敏、不需要長時間運轉，所以使得產品壽命相對 較長。 |
