THS-L礦用膠帶輸送機用縱向撕裂開關、TYZL-B-II皮帶機撕裂開關安裝位置生產
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
THS-L礦用膠帶輸送機用縱向撕裂開關詳細介紹

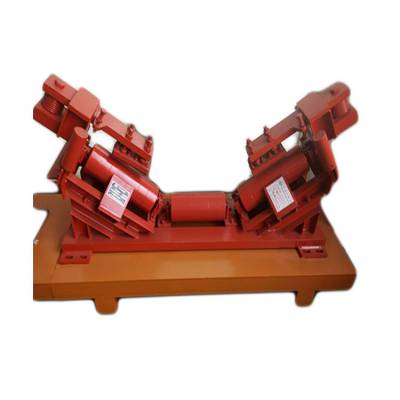

卓信THS-L礦用膠帶輸送機用縱向撕裂開關
卓信THS-L礦用膠帶輸送機用縱向撕裂開關
結構特點
1．本機采用攔索方式檢測，傳感器為與膠帶平行放置的鋼絲繩，繩索兩端為二組開關體。
2．殼體表面采用靜電噴塑涂覆工藝，漆膜均勻，附著力強，不易老化。
3．機內選用微動開關。
卓信THS-L礦用膠帶輸送機用縱向撕裂開關
安裝說明
防撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕 裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
掛上攔索，一端穿過撕裂開關的拉環用索扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。
收緊雙方支架中間孔內的攔索然后扣死索扣。
攔索的松緊，一般作用在0.9Kg既可觸發開關為宜。
安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因?yàn)榫€繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。
卓信THS-L礦用膠帶輸送機用縱向撕裂開關
技術參數
1．使用環境條件
a．無腐蝕金屬或破壞絕緣的氣體環境中。
b．環境溫度-30℃～50℃
c．相對濕度不大于85％（+25℃時）
2．動作力70～110 N
3．觸點數量常開1組常閉1組
4．觸點容量AC 380V 3A
5．介電性能工頻1500V試驗1min
卓信THS-L礦用膠帶輸送機用縱向撕裂開關
撕裂保護開關適用于各種規格的帶式輸送機，對膠帶的縱向撕裂進行保護。膠帶的縱向撕裂是一種嚴重的事故，采用本裝置，可防止事故的擴大。本機是參照國外進口樣機結合我國帶式輸送機現場環境研制成功的產品。性能可靠、防護等級高，完全適合在較惡劣的環境中工作。
卓信THS-L礦用膠帶輸送機用縱向撕裂開關
撕裂開關常被用作皮帶輸送機皮帶撕裂檢測保護，也可用于地面、礦山、選煤廠、水泥廠、電廠、港口等皮帶輸送機配套使用。
卓信THS-L礦用膠帶輸送機用縱向撕裂開關
產品作用
在皮帶出現撕裂、戳破、絞結處損壞或者鋒利物突出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。撕裂開關應該成對安裝在機頭、機尾及有溜槽下料口附近的皮帶兩側，由兩段鋼絲繩連接。繩的一端固定在支撐架上，另一端連接在撕裂開關的搖臂上。兩段鋼絲繩在皮帶下方形成一個閉合回路，當有物體或撕裂的皮帶懸下來掃到一條或兩條鋼絲繩時，拉動撕裂開關搖臂，使開關動作發出報警或停機信號，處理完故障之后，開關自動復位。
