WFKLT2-I，WFKLT2-II 雙向拉繩開關生產
山東卓信電氣有限公司生產雙向拉繩開關、緊急拉線開關、事故開關、采用高鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色烤漆，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故停機。是輸送帶自動化中不可缺的產品。
【詳細說明】
WFKLT2-I，WFKLT2-II 雙向拉繩開關生產
山東卓信電氣有限公司生產雙向拉繩開關、緊急拉線開關、事故開關、采用高鋁合金生產壓鑄而成，強度高、外殼重量輕而且堅固，外面用紅色烤漆，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，光滑而鮮艷。便于發現。用于帶式輸送機緊急事故停機。是輸送帶自動化中不可缺的產品。
山東拉繩開關WFKLT2-I，WFKLT2-II 雙向拉繩開關生產
卓信拉繩開關
WFKLT2系列雙向拉繩開關分Ⅰ型兩種型號，Ⅰ型動作后自動復位，（見圖1）。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用，（見圖2）。本件為雙向動作，拉繩臂兩端均可安裝拉繩，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，當膠帶機運行出現故障需要停機時， 我們來看看拉繩開關是怎么工作的吧。拉繩開關是由拉桿，復位柄，凸輪，微動開關以及鎖槽組成的，雙向拉繩開關它的工作也是這幾個部分一起運作才能夠完成的。拉繩開關是安裝在皮帶輸送機的兩側的機架上面，然后使用鋼絲繩沿著輸送機的兩側將開關進行一個連接，雙向拉繩開關當工作中的輸送機設備要發生緊急事故的時候，在現場的人就拉動鋼絲繩，這個時候鋼絲繩就牽動驅動臂旋轉，通過傳動軸帶動扭力彈簧使得精密的凸輪發生移位，然后驅動開關切斷機器的控制線，通過這一系列的動作雙向拉繩開關讓在工作的機器停止下來，保護人身安全。，現場工作人員拉動連接在拉繩上的拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出警示和停機兩組信號，達到預防和控制設備及操作員的目的。
主要技術指標
產品型號
動作角度
極限角度
動作力
觸點數量
觸點容量
復位方式
可靠性
防護等級
常開
常閉
WFKLT2-I
30o
75o
10
1
1
AC380V
自動
>10萬次
IP65
WFKLT2-II
30o
75o
10
1
1
AC380V
手動
>10萬次
IP65
1、拉繩開關成對安裝在膠帶機左右兩側，拉繩開關安裝支架與膠帶機中間架用螺栓或采用固定，其位置應低于膠帶及便于現場工作人員使用，兩臺拉繩開關之間相距50m左右為宜。
2、拉繩系在一關臂上，拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1×W19-4（5）-150，絲直徑4～5mm均可。鋼絲繩用繩卡（6KTH）固定， 拉繩開關一般分為手動復位和自動復位兩種類型，它們都需要達到國家規定的IP等級才算是合格。自動復位是什么意思呢，就是說在進行動作之后可以自動的回到初始的位置，不過這種拉繩開關有可能造成誤差啟動。手動復位又是什么呢，就是在動作之后有一個自鎖裝置可以保持在操作的位置上，需要我們對開關的手動操作復位手柄進行操作才能夠使得其返回到初始的位置。每一種開關都有它自身的優點，我們在選擇的時候就根據自己想要的進行選擇就好了，關鍵是買好的正規廠家生產的產品。，每隔3m左右安裝一個托環，以免鋼絲繩垂繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂繞度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、安裝：底座2-?12孔與安裝支架用2-M10×40螺栓連接。
5、接線；拉繩開關出廠時配有長度1.2m四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。

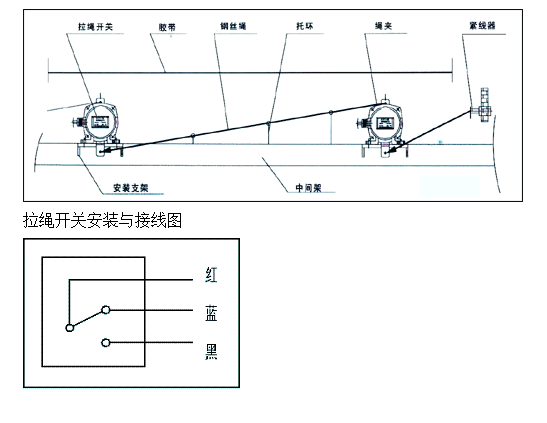

安裝與接線圖
