雙向拉繩開關、TLLS-II 工作原理：
當膠帶運輸現場發生緊急事故時，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，拉動系在吊耳上的鋼絲繩，使機內的滑塊與開關作用，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，發出停機型號。
【詳細說明】
雙向拉繩開關、TLLS-II工作原理：
當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，使機內的滑塊與開關作用，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，發出停機型號。雙向拉繩開關、TLLS-II、TLLS-I
用途：
雙向拉繩開關廣泛應用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，該產品安裝在膠帶輸送機的兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身的保護。

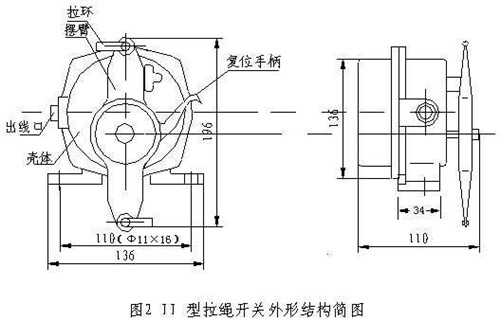

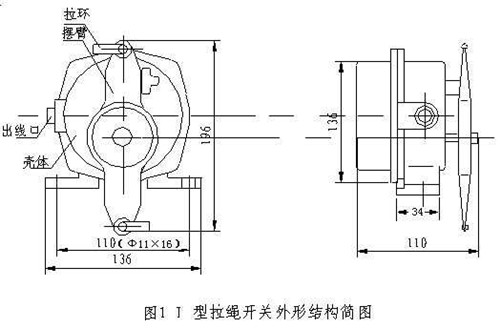

雙向拉繩開關分I型/II型兩種型號，I型動作后自動復位，（見圖1）。II型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用，（見圖2）。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們在現場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，現場工作人員拉動連接在拉繩上的拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出警示和停機兩組信號，達到預防和控制設備及操作員的目的。
主要技術指標
產品型號
動作角度
極限角度
動作力
觸點數量
觸點容量
復位方式
可靠性
防護等級
常開
常閉
TLLS-I
30o
75o
10
1
1
AC380V
自動
>10萬次
IP65
TLLS-II
30o
75o
10
1
1
AC380V
手動
>10萬次
IP65
