品牌 自營品牌 應用領域 石油/化工,地礦,能源,造紙/印刷/包裝,紡織/印染/服裝/皮革
山東卓信電氣有限公司生產和銷售拉繩開關、雙向拉繩開關、不銹鋼拉繩開關、防爆拉繩開關、防水拉繩開關、防塵拉繩開關，跑偏開關、兩級跑偏開關、不銹鋼跑偏開關、防爆跑偏開關、防水跑偏開關、防塵跑偏開關等輸送機相關設備。
銷售HFKLT2-II手動復位拉繩開關
【詳細說明】
山東卓信HFKLT2-II拉繩開關、雙向拉繩開關。
一臺起訂，發價銷售HFKLT2-II手動復位拉繩開關
HFKLT2雙向拉繩開關分兩種型號：
HFKLT2-I型動作后自動復位，(自動復位拉繩開關）。
HFKLT2-II型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用，（手動復位拉繩開關）。
本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動連接在拉繩上的拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出警示和停機兩組信號，達到預防和控制設備及操作員的目的。直銷 HFKLT2系列雙向拉繩開關
一、概述
本產品采用整體密封，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，具有防水、防潮、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。

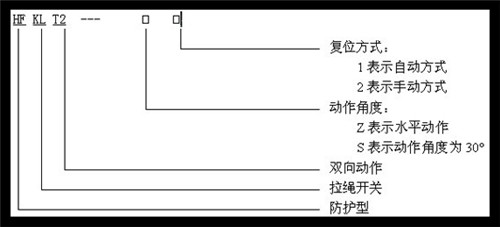

型號的含義：
二、主要用途
本系列產品是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的安全。
三、主要技術指標
工作電壓
AC220V
動作角度
25°
觸點容量
AC220V 3A
極限角度
75°
接點形式
雙斷點1常開1常閉
防護等級
IP67
使用壽命
10萬次
重 量
2.5Kg
四、外型結構及工作原理

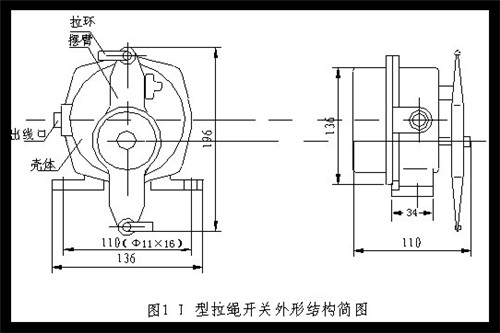

1．外型結構
見圖（1）
2．工作原理
本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關兩邊的繩索，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，使開關內凸輪壓動微動開關動作，使開關進入工作狀態，發出停機信號，達到預防和控制設備及人身安全的目的。
五、安裝及接線
安裝
用戶根據外形結構標注的安裝尺寸，自制一安裝支架，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們?cè)诂F(xiàn)場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：
安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間的距離應以40米左右為宜。
把拉繩分別系在開關體的擺臂上，用繩夾固定，并先在開關兩側就近處分別安裝托環，然后每隔3米左右安裝一個托環，以免垂撓度過大，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，保證開關的正常使用。
在滿足開關正常工作前提下，盡可能拉緊兩側繩索然后大限度的減少拉繩的垂撓度。

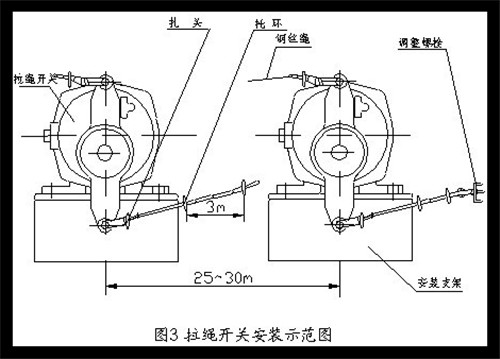

對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（2）
圖（2）安裝示意圖
接線
