兩極跑偏開關用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。山東卓信膠帶跑偏開關THP-10-45兩級跑偏開關
【詳細說明】
膠帶跑偏開關THP-10-45兩級跑偏開關說明
卓信電氣生產的THP系列跑偏開關：THP-12-30兩級跑偏開關，THP-10-45兩級跑偏開關，THP-20-35兩級跑偏開關
一.概述
兩極跑偏開關用于輸送機膠帶跑偏的檢測， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，在輸送機膠帶中廣泛應用。膠帶跑偏開關THP-10-45兩級跑偏開關
二.技術參數
技術要求
型號
動作角度
極限角度
動作力
（Kg）
輸出
負載電流
復位方式
1級
2級
NO
NC
THP-12-30
12?
30?
70?&plun;1
10
2
2
自動
THP-10-45
10?
45?
70?&plun;1
10
2
2
自動
THP-20-35
20?
35?
70?&plun;1
10
2
2
自動
三.結構特點
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。
3． 機內采用進口進口微動開關、動作靈敏、穩定性高、性能可靠。
四.工作原理
工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，發出停機信號。

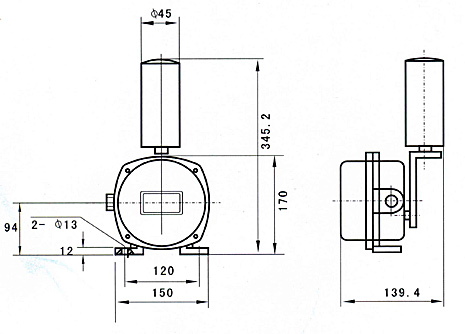

五.外型尺寸
，防偏開關
雙向拉繩開關XT-PLS-II
雙向拉線開關XT-PLS-I
兩級跑偏開關XT-PK-20-35
兩級跑偏開關XT-PK-10-45防偏開關生產
兩級跑偏開關XT-PK-12-30 跑偏開關圖
