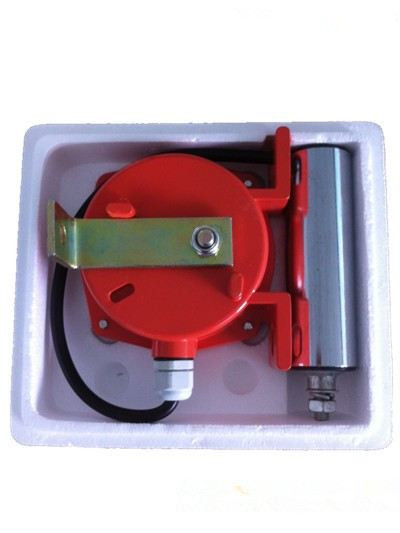

防跑偏開關FPPKG-22-30
兩級跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出警示或停機信號，可的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。動作用于警示，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。【詳細說明】
防跑偏開關FPPKG-22-30
兩級跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出警示或停機信號，可的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。動作用于警示，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12?時，開關動作，輸出(警示信號)。當立輥偏轉角度超過30?時，二級開關動作，輸出(停機信號)。
防跑偏開關FPPKG-22-30技術參數
參數：電壓：220V/380V/480V,
電流可選：2A、3A、4A、、6A、7A、8A、9A、10A.1
開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
卓信兩級跑偏開關
特點
&miot;結構簡單實用、性能穩定可靠
&miot;防塵、防震、防潮
&miot;體積小、重量輕、壽命長
&miot;安裝方便，免維護
&miot;輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
&miot;電源適應性廣：24~380V
工作原理
兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，檔輪的本體是由軸承制作的。
當發生輕微跑偏事故時（12?），兩級跑偏開關的*組觸點動作，發出事故預告信號。
當發生嚴重跑偏事故時（30?），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。
注意事項
1、跑偏開關檔輪與皮帶保持垂直。
2、建議跑偏開關擋輪與皮帶邊緣距離保持120-160mm。
3、跑偏開關底座固定牢固。
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。
訂貨須知
1、選配件：安裝支架。
，卓信現貨，發生產，量大價優！
