不銹鋼跑偏開關PXA-02GKH-10-30C
不銹鋼材質壓鑄而成，強度高，確保*生銹，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。
【詳細說明】
不銹鋼跑偏開關PXA-02GKH-10-30C
PXA-02GKH-10-30C跑偏開關采用不銹鋼材質壓鑄而成，強度高，確保*生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。
當立輥偏轉角度超過12?時，開關動作，輸出(警示信號)。當立輥偏轉角度超過30?時，二級開關動作，輸出(停機信號)。

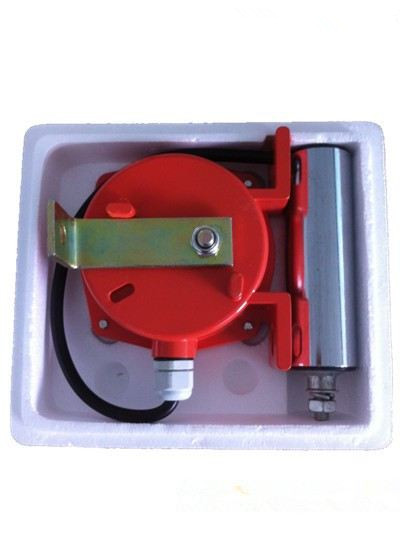

不銹鋼跑偏開關PXA-02GKH-10-30C圖
工作原理
性比價
參數：電壓：220V/380V/480V,
電流可選：2A、3A、4A、、6A、7A、8A、9A、10A.1
開關信號用于警示，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁/不銹鋼制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
山東卓信采用國內外創新技術，采用上乘材質，的技術研發團隊，*的生產管理團隊。嚴格質控的生產工藝流程生產，產品生產依照SOP工藝流程，性能可靠，質量穩定，產品出廠前經過多次質量檢測。山東卓信2015年經國家權威機構，行業標準，雙向拉繩開關和兩級跑偏開關，防爆磁性開關等多個產品取得國家，廣大客戶請放心采購。

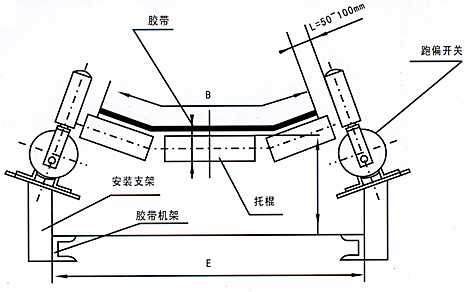

安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，其中1、2為常開接點是警示信號，3、4為常閉接點是二級停機信號。
特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
安裝方便，免維護
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
電源源適應性廣：24~380V
