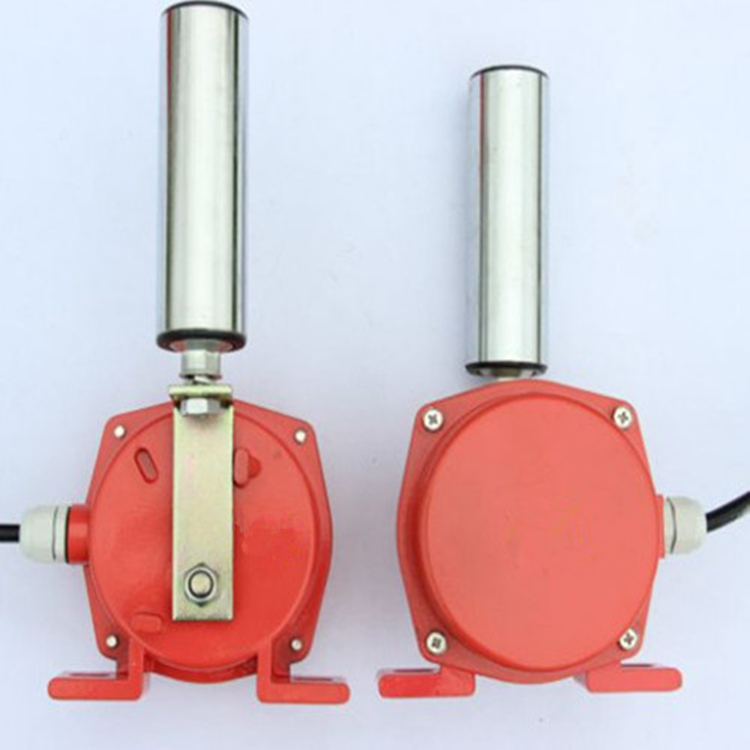

LL1-S,LL1-Z跑偏開關
產品介紹：兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中 ，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。【詳細說明】
LL1-S,LL1-Z跑偏開關
產品介紹：兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
結構特
性采用鋁合金壓鑄殼體，強度高、重量輕
開關采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。
密封性好，具有防塵、防震、防腐等優點
防護等級:IP67，可在惡劣的環境中長期工作。
山東兩級跑偏開關LL1-S,LL1-Z跑偏開關
兩級跑偏開關主要用于檢測帶式輸送機膠帶的跑偏狀態。本開關輸送兩級開關信號，1級信號用于輕跑偏告警，將此信號接至跑偏自動調整，可實現不停機狀態下的自動糾偏功能。2級動作輸出重跑偏自動停機信號。皮帶跑偏開關
技術指標環境溫度：-30-- +50；相對濕度：不大于85
動作角度為12（15）；二級動作角度30（35）；極限角度70
觸點數量及容量：2組常開；2組常閉；/AC 380V
防護等級：IP65
復位方式：自動復位
可靠性1000000次
適用場所煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
跑偏開關型號大全
BKPT1防爆兩級跑偏開關，CRS2兩級跑偏開關，PP跑偏開關，PK兩級跑偏開關，FP防偏開關，WPK兩級跑偏開關，EXKPT兩級跑偏開關，FPK兩級跑偏開關，FPK防跑偏開關，FM兩級跑偏開關，GRB跑偏開關，GEJ隔爆跑偏開關，HSP系列兩級跑偏開關，HHTS跑偏開關，HG-P防偏開關，HESEX跑偏開關，JKPT二級跑偏開關，JKPT跑偏開關，JHFP兩級跑偏開關，JY3/PK兩級跑偏開關，JMKPT兩級跑偏開關，JSB/KPP兩級跑偏開關，JPK跑偏開關，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，JYB/PK兩級跑偏開關，KG跑偏開關，KPT/HFKPT兩級跑偏開關，KBW隔爆型跑偏開關，KBP隔爆型跑偏開關，KPP跑偏開關，KPE跑偏開關，KHP跑偏開關，LKLT兩級跑偏開關，LL兩級跑偏開關，LP二級跑偏開關，LXP跑偏開關，LSF二級跑偏開關，LLP跑偏開關，LHPK兩極跑偏開關，PLR防偏開關，PB兩級跑偏開關，PK兩級跑偏開關，PK兩級跑偏開關，PPJ跑偏開關，PPKG/HFPPKG兩級跑偏開關，PPN兩級跑偏開關，PW(B)兩級跑偏開關，PNS/JPNS 無觸點跑偏開關，PXB兩級跑偏開關，ROS跑偏開關，RPK兩級跑偏開關，RHPY兩級跑偏開關，SSG(KPT1)兩級跑偏開關，SR2跑偏開關，SFLP兩級跑偏開關，SR-PK兩級跑偏開關，SPS跑偏開關，SPB兩級跑偏開關，WHKP兩級跑偏開關，XPK兩級跑偏開關，XT-PK跑偏開關XLPP兩級跑偏開關，XFP防偏開關，XFL2兩級跑偏開關，XCR跑偏開關，XJM-PK兩級跑偏開關，YH跑偏開關，YHFP兩級跑偏開關，YHPK兩極跑偏開關，YHFPK跑偏開關，YHP兩級跑偏開關，3EPK跑偏開關，PXA-02GKH-10-30-AG防爆跑偏開關，跑偏開關XT-99-1800，跑偏開關PK1-2B-R485-W
