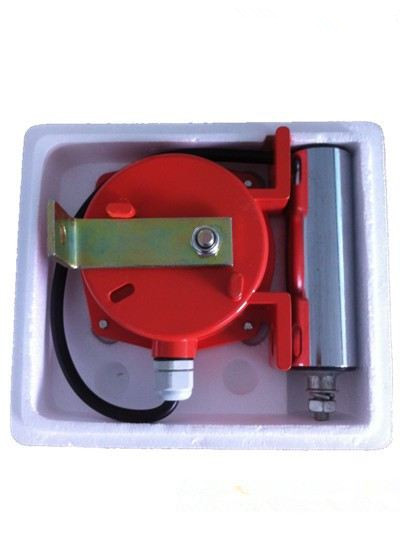

TLPK-12-30跑偏開關-安裝指導
先將跑偏開關固定在支架上，然后安裝在膠帶機架上；立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;膠帶位于立輥下端1/3處；每100m膠帶可安裝跑偏開關3對（6臺）。
【詳細說明】
TLPK-12-30跑偏開關-安裝指導
先將跑偏開關固定在支架上，本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 兩級跑偏開關為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 兩級跑偏開關采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，然后安裝在膠帶機架上；立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;膠帶位于立輥下端1/3處；每100m膠帶可安裝跑偏開關3對（6臺）。
山東卓信電氣有限公司是一家生產兩級跑偏開關、防偏開關、防爆跑偏開關、皮帶防偏檢測開關，不銹鋼跑偏開關等，質量保證，。TLPK-12-30跑偏開關-安裝指導 0713 2117622
TLPK系列跑偏開關說明
一，概述：
用于輸送機膠帶跑偏的檢測，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，防止由于膠帶跑偏而造成物料溢出等故障；本機廣泛應用礦山、電力及化工等行業的運輸系統中。
三，技術參與：
1，使用環境條件
a 環境溫度-30~+50&orm;C
b 相對濕度不大于85
2， 主要參數見下表
參數
型號
動作角度
極限角度
動作力
觸點數量
觸點容量
復位方式
可靠性
重量（KG）
常開
常閉
TLPK-12-30
12&orm;
30&orm;
70&orm;
2
2
AC380V
自動復位
>10六次方
3.5
TLPK-10-45
10&orm;
45&orm;
70&orm;
TLPK-20-35
20&orm;
35&orm;
70&orm;
四，結構特點：
1，本機采用鋁合金壓鑄殼體、強度高、重量輕；
2，外殼防護等級達IP65，可在惡劣環境中長期工作；
3，機內采用進口行程開關，觸點容量大、動作靈敏、可靠。
五，工作原理：
當運動中的膠帶發生跑偏時，膠帶邊緣帶動立旋轉并擠壓使之傾料。若立輥傾斜大于動作角度時，立即發出一組開關信號；如立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號，兩組開關信號可分別用于告警或停機。

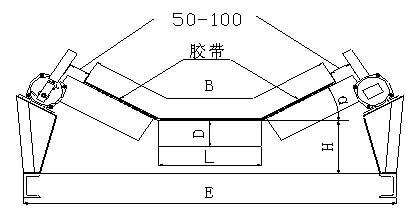

六，安裝調整：
1，將跑偏開關固定在支架上，然后安裝在膠帶機架上；
2，立輥軸線與膠帶平面垂直，立輥與膠帶邊緣距離為L=50-100mm;
3，膠帶位于立輥下端1/3處；
4，每100m膠帶可安裝跑偏開關3對（6臺）。
訂購 售后有技術指導。
我們的銷售渠道 我公司主要銷往的城市分別有: 湖北、上海、浙江、江蘇、安徽、、新疆、重慶、云南、陜西、河北、河南、山東、湖南、 江西、四川、廣東、廣西、香港、吉林、黑龍江、遼寧、寧夏、甘肅、陜西、福建、海南等地。多年來我們憑借良好的質量和信譽,已于幾百家客戶建立了長期合作。
我公司的口號&lquo;因為專注，所以&rquo;，我公司將一如既往的傾盡公司全體員工的心血為您生產的產品。歡迎新老客戶來電垂詢。
，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。傳真：0537-2228358
